Ultrasonografi Nedir?

Ultrasonografi, yüksek frekanslı ses dalgaları kullanarak vücut içindeki organları ve dokuları görüntülemek için kullanılan bir tıbbi görüntüleme yöntemidir. Birçok tıbbi amaç için kullanılır. Bunlar arasında hamilelik takibi, kalp hastalıkları, karaciğer hastalıkları, böbrek hastalıkları, jinekolojik hastalıklar, göz hastalıkları, kas-iskelet sistemi hastalıkları ve daha birçok hastalık yer alır.

Ultrasonografi, 1940’larda tıbbi görüntüleme için kullanılmaya başlandı. İlk ultrasonografi cihazı, 1942 yılında Karl Dussik tarafından geliştirildi.

Ultrasonografi Çalışma Prensibi

Ultrasonografi, yani ultrasonografi cihazları, ses dalgalarının yüksek frekansta kullanıldığı bir görüntüleme tekniğidir. Bu cihazlar, vücut içindeki organları veya dokuları incelemek için kullanılır. Ultrasonografi cihazlarının çalışma prensibi şu adımlardan oluşur:

1. Ses Dalgaları Üretimi: Ultrasonografi cihazları, özel bir kristal içeren bir prob (transdüser) kullanır. Bu prob, yüksek frekansta ses dalgaları üretir.
2. Yayma (Propagation) ve Yansıma (Reflection): Ses dalgaları vücut içinde yayılır ve dokular arasında geçer. Ancak, farklı yoğunluktaki dokular ses dalgalarını farklı şekilde yansıtır. Bu yansıma, prob tarafından algılanır.
3. Yansıma Verisinin İşlenmesi: Yansıyan ses dalgalarının proba dönmesiyle birlikte, bilgisayar bu verileri işler. Bilgisayar, yansıma zamanını ve yoğunluğunu analiz ederek dokular arasındaki sınırları belirler.
4. Görüntü Oluşturma: Bilgisayar, yansıma verilerini kullanarak vücut içindeki organların veya dokuların bir kesitini oluşturur. Bu, gerçek zamanlı olarak ekrana yansıtılabilir ve görüntüleme sağlanabilir.

Ultrasonografi, radyasyon içermeyen bir görüntüleme teknolojisi olduğu için genellikle hamilelik takibi, karın içi organların incelenmesi, kalp muayenesi ve benzeri uygulamalarda tercih edilir. Ancak, ses dalgalarının kemik veya hava gibi yoğun dokulardan geçememesi nedeniyle bazı durumlarda sınırlamalara sahiptir.

Ultrasonografi Zararlı mı?

Ultrasonografi, genellikle zararsız bir tıbbi görüntüleme teknolojisi olarak kabul edilir. Bu yöntem, ses dalgalarının yüksek frekansta kullanılması prensibine dayanır ve radyasyon içermez. Bu nedenle, diğer görüntüleme tekniklerine kıyasla daha güvenli kabul edilir.

Ancak, ultrasonografinin bazı sınırlamaları ve dikkat edilmesi gereken bazı durumlar vardır:

1. Sürekli Uygulama:
   • Ultrasonografi genellikle tekrarlanabilir ve sürekli olarak uygulanabilir. Ancak, aşırı kullanım veya gereksiz tekrarlar uzmanlar tarafından önerilmez.
2. Erken Gebelikte Kullanım:
   • Ultrasonografi, hamilelik takibinde sıklıkla kullanılır, ancak gereksiz tekrarlar ve düşük riskli durumlarda aşırı kullanımın potansiyel etkileri konusunda bazı endişeler bulunmaktadır.
3. Uzun Süreli Maruz Kalma:
   • Uzun süreli maruz kalma durumlarında etkileri net değildir. Ancak, genellikle tıbbi uygulamalarda kullanıldığı şekliyle, kısa süreli ve düşük güçte uygulandığında güvenlidir.
4. Ultrason Cihazlarının Kullanımı:
   • Uzmanlık ve eğitim gerektiren bir teknik olduğu için, deneyimsiz kişiler tarafından yapılan ultrasonografi uygulamalarının riskleri olabilir.
5. Hassas Organlar ve Fetal Gelişim:
   • Bazı durumlarda, özellikle hassas organların veya fetal gelişim aşamalarının değerlendirilmesi sırasında dikkatli olunmalıdır.

Ultrasonografi, genellikle güvenli kabul edilir ve tıbbi tanı ve izleme için yaygın olarak kullanılır. Ancak, tıbbi profesyonellerin uygun şekilde kullanılmasına ve endikasyonlara göre yapılmasına dikkat etmeleri önemlidir. Eğer endişeleriniz varsa veya gebelik gibi özel durumlarınız söz konusuysa, doktorunuzla konuşmalısınız.

Bu konuya detaylı değindiğimiz Ultrason Cihazı Zararlı mı? (biyomedikalbilgi.com) yazımızı okumanızı tavsiye ederim.

Ultrasonografi Çeşitleri Nelerdir?

Kullanılan teknolojiye göre farklı çeşitlere ayrılabilir. Bunlar arasında 2D ultrasonografi, 3D ultrasonografi, 4D ultrasonografi, Doppler ultrasonografi, trans vajinal ultrasonografi, trans rektal ultrasonografi ve endorektal ultrasonografi yer alır.

İşte bazı temel ultrasonografi türleri:

1. 2D (İki Boyutlu) Ultrasonografi:
   • En temel ultrasonografi türlerinden biridir.
   • Organların veya dokuların iki boyutlu (düzlem) görüntülerini sağlar.
   • Hamilelik takibi, karın içi organların incelenmesi gibi birçok uygulamada kullanılır.
2. 3D (Üç Boyutlu) Ultrasonografi:
   • 3D ultrasonografi, organların veya fetüsün daha detaylı üç boyutlu görüntülerini sağlar.
   • Özellikle gebelikte detaylı fetal anatomiyi değerlendirmek için kullanılır.
3. 4D (Dört Boyutlu) Ultrasonografi:
   • 3D ultrasonografiye zaman eklenmiş bir versiyonudur, yani gerçek zamanlı görüntüler sunar.
   • Özellikle fetal gelişimi izlemek, bebek hareketlerini gözlemlemek veya ameliyat planlamak gibi uygulamalarda kullanılır.
4. Renkli Doppler Ultrasonografi:
   • Bu tür ultrasonografi, kan akışını ve hızını değerlendirmek için renk kodlu görüntüler kullanır.
   • Kalp, damarlar ve fetal dolaşımın değerlendirilmesinde sıklıkla kullanılır.
5. Mamografi Ultrasonografi:
   • Meme dokusunu incelemek amacıyla kullanılan bir türdür.
   • Meme kanseri tarama ve teşhisinde yardımcı olabilir.
6. Endoskopik Ultrasonografi (EUS):
   • Bu tür, endoskopik bir probun kullanıldığı ve genellikle sindirim sistemi organlarını incelemek için kullanılan bir ultrasonografi türüdür.
7. Kontrastlı Ultrasonografi:
   • Vücut içindeki belirli bölgeleri daha iyi görüntülemek için kontrast madde kullanır.
   • Karaciğer, böbrek ve damar sistemini inceleme gibi uygulamalarda kullanılır.

Her bir ultrasonografi türü, belirli uygulama alanlarına odaklanarak çeşitli klinik durumlar için değerli bilgiler sağlar.

Ayrıca 2D 3D 4D ultrason aralarındaki farkı gösteren videoyu yazının üzerine tıklayarak görebilirsiniz.

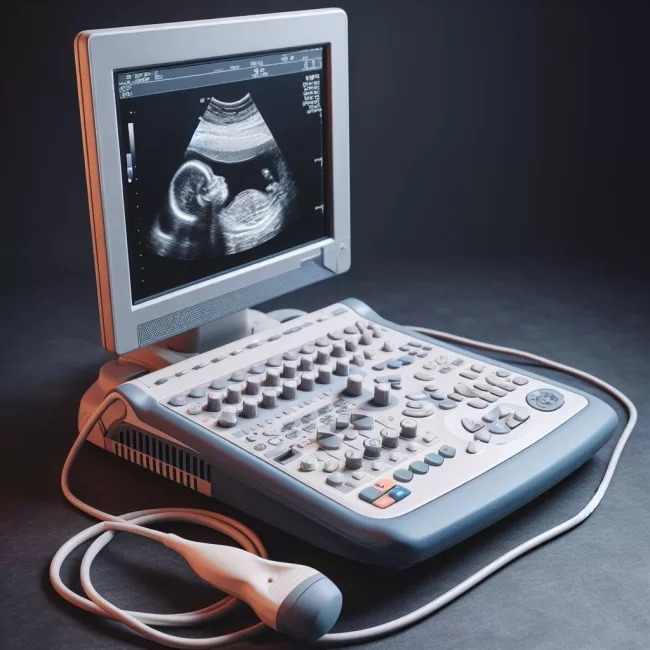

Ultrasonografi Cihazının Bölümleri

Ultrasonografi cihazları, vücut içindeki organları veya dokuları incelemek için kullanılan karmaşık ve özel tasarımlı cihazlardır. Bu cihazlar, genellikle bir dizi ana bileşen içerir. İşte tipik bir ultrasonografi cihazının temel bileşenleri:

1. Prob (Transdüser):
   • Ultrason dalgalarını üreten ve yansımaları algılayan ana bileşendir.
   • Çeşitli tipleri vardır, ve uygulama alanına bağlı olarak farklı frekansta çalışabilirler.
2. Ana Birim (Konsol):
   • Görüntüleme işlemlerini kontrol eden, veriyi işleyen ve görüntüleri ekrana ileten ana kontrol birimidir.
   • Bilgisayar sistemini içerir.
3. Monitör:
   • Elde edilen görüntüleri görselleştirmek ve değerlendirmek için kullanılan ekrandır.
   • 2D, 3D veya renkli Doppler görüntüleri sunabilir.
4. Klavye ve Kontrol Paneli:
   • Cihazın işlevlerini kontrol etmek için kullanılan tuşlar ve kontrolleri içerir.
   • Menü gezinimi, görüntüleme modları seçimi gibi işlemleri kolaylaştırır.
5. Yazılım:
   • Görüntüleme işlemlerini ve analizleri gerçekleştiren bilgisayar tabanlı yazılım.
   • Özel uygulamalara yönelik yazılımlar bulunabilir, örneğin kardiyak görüntüleme veya obstetrik ultrasonografi yazılımları.
6. Ultrason Jeneratörü:
   • Probun ürettiği ses dalgalarının oluşturulduğu birimdir.
   • Frekans kontrolü ve güç yönetimi sağlar.
7. Depolama ve Çıktı Aygıtları:
   • Görüntüleri kaydetmek veya dışa aktarmak için kullanılan depolama birimleri.
   • Çeşitli bağlantı noktaları (USB, DVD yazıcılar, vs.) bulunabilir.
8. Mobil Ünite (Taşınabilir Cihazlarda):
   • Taşınabilir ultrasonografi cihazları, genellikle bir arabirim ve taşıma koluna sahiptir.
   • Bu, cihazın kolayca taşınabilir ve farklı ortamlarda kullanılabilir olmasını sağlar.

Bu bileşenler, ultrasonografi cihazlarının temel yapı taşlarını oluşturur. Her bir bileşenin özellikleri ve karmaşıklığı, cihazın kullanım alanına, markasına ve modeline bağlı olarak değişebilir.

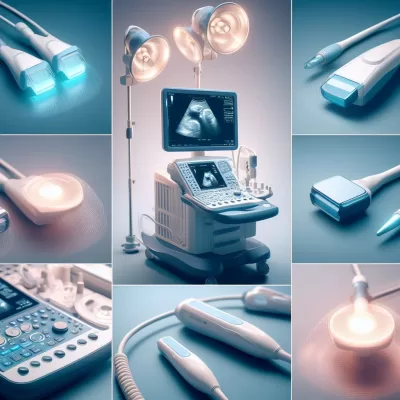

Probları

Ultrasonografi cihazları, çeşitli uygulamalara yönelik olarak farklı tiplerde prob (transdüser) kullanır. Her bir prob tipi, belirli bir amaca hizmet eder ve özelliklere sahiptir. İşte bazı yaygın ultrasonografi prob tipleri:

1. Lineer Prob:
   • Genellikle yüksek frekansta çalışan, ince ve uzun bir yapıya sahiptir.
   • Yüzeydeki düz çizgileri ve detayları incelemek için kullanılır.
   • Vasküler (damar) görüntüleme, tiroid, meme gibi uygulamalarda sıkça kullanılır.
2. Konveks (Curved) Prob:
   • Genellikle düşük frekansta çalışan, kavisli bir yapıya sahiptir.
   • Organların daha geniş alanlarını görüntülemek için uygundur.
   • Karın, pelvik organlar gibi geniş bölgelerin görüntülenmesinde kullanılır.
3. Faz Dizili (Phased Array) Prob:
   • Elektronik olarak yönlendirilebilen, çoklu elemanlı bir yapıya sahiptir.
   • İleri ve geri hareket ettirilerek görüntüleme yapabilir.
   • Kalp, karaciğer, böbrek gibi organlar için kullanışlıdır.
4. Mikrokonveks (Microconvex) Prob:
   • Küçük bir konveks yapıya sahiptir ve genellikle kardiyak görüntüleme için kullanılır.
   • Transesofageal ekokardiyografi (TEE) gibi uygulamalarda kullanılır.
5. Endorectal ve Endovaginal Prob:
   • Rektal veya vajinal kullanım için tasarlanmıştır.
   • Prostat, rektum veya pelvik organların incelemesi gibi uygulamalarda kullanılır.
6. Doppler Prob:
   • Renkli Doppler ultrasonografi için kullanılır.
   • Kan akış hızını değerlendirmek için renkli kodlu görüntüler sağlar.
   • Kardiyoloji ve vasküler cerrahi uygulamalarda sıkça kullanılır.

Bu prob türleri, ultrasonografi cihazlarının çeşitli uygulamalarda esnek ve etkili bir şekilde kullanılmasına olanak tanır. Her biri belirli bir uygulama veya organın görüntülenmesine odaklanır ve uzmanlık gerektirebilir. Prob seçimi, görüntülemenin spesifik amacına ve hastanın durumuna bağlı olarak yapılır.
