Anti Vibrasyon Masa Nedir? Ne İşe Yarar?

Anti vibrasyon masa, hassas ölçüm ve deney ekipmanlarının titreşimden etkilenmesini önlemek için tasarlanmış bir cihazdır. Bu cihaz, mikroskop, terazi, spektrometre gibi hassas aletlerin üzerine yerleştirilerek, ortamdaki titreşim kaynaklarının olumsuz etkilerini azaltır. Bu sayede, daha doğru ve güvenilir sonuçlar elde edilebilir. Anti vibrasyon masaların kullanım alanları, laboratuvar, endüstri, tıp, araştırma gibi çeşitli sektörleri kapsar. Bu makalede, anti vibrasyon masaların ne olduğu, nasıl çalıştığı, hangi özelliklere sahip olduğu ve nerede kullanıldığı hakkında bilgi verilecektir.

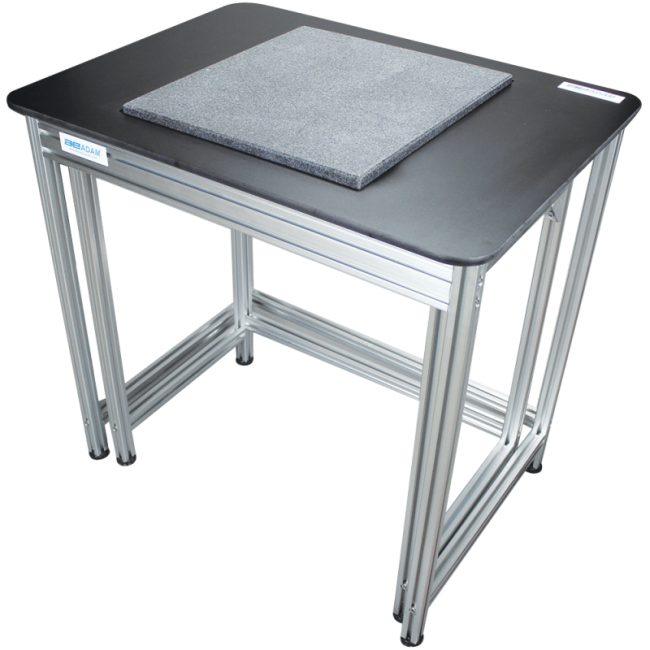

Anti vibrasyon masası, bir yüzey üzerinde bulunan bir veya daha fazla titreşim izolatörü ile desteklenen bir platformdan oluşur¹. Titreşim izolatörleri, yay, hava yastığı, jel, kauçuk gibi malzemelerden yapılabilir². Bu izolatörler, platform ile yüzey arasında bir tampon bölge oluşturarak, titreşim enerjisinin platforma iletilmesini engeller veya azaltır¹. Böylece, platform üzerindeki hassas cihazlar, titreşimden korunmuş olur¹.

Anti vibrasyon masaları, pasif veya aktif olmak üzere iki türe ayrılabilir¹. Pasif anti vibrasyon masaları, yukarıda bahsedilen izolatörleri kullanarak, titreşimi sönümler¹. Aktif anti vibrasyon masaları ise, sensörler, kontrol üniteleri ve aktüatörler gibi elektronik bileşenler içerir¹. Bu bileşenler, ortamdaki titreşimi algılayarak, ters fazlı bir titreşim üretir¹. Bu sayede, ortamdaki titreşim ile üretilen titreşim birbirini iptal eder¹. Aktif anti vibrasyon masaları, pasif olanlara göre daha etkili ve pahalıdır¹.

Anti Vibrasyon Masa Kullanım Alanları

Anti vibrasyon masası, laboratuvar, endüstri, tıp, araştırma gibi çeşitli sektörlerde kullanılır². Örneğin, laboratuvarlarda, mikroskop, terazi, spektrometre, lazer, optik masalar, mikromanipülatörler gibi hassas cihazlar, anti vibrasyon masaları üzerinde yerleştirilir²³⁴. Bu sayede, bu cihazlar, ortamdaki titreşim kaynaklarından (örneğin, hava akımı, trafik, insan hareketi, makine çalışması, ses dalgaları vb.) korunur².

Endüstriyel alanda, anti vibrasyon masaları, hassas üretim, montaj, test, kalibrasyon gibi işlemlerde kullanılır². Tıbbi alanda, anti vibrasyon masaları, in vitro fertilizasyon (IVF), intra-sitoplazmik sperm enjeksiyonu (ICSI), mikrocerrahi gibi uygulamalarda kullanılır²³. Araştırma alanında, anti vibrasyon masaları, nanoteknoloji, biyoteknoloji, malzeme bilimi, fizik, kimya gibi disiplinlerde kullanılır².

Sağlık Sektöründe ise titreşimi önleyen mikroskop masası olarak kullanılmaktadır. Patentli anti-vibrasyon teknolojisi ile birlikte nitrojen gazı veya hava yardımıyla her yönden gelen titreşimler ortadan kaldırılır. Böylelikle ICSI ve lazer uygulamalarında daha başarılı sonuçlar alınır. Yüksek performanslı bu masada bulunan özel titreşim algılayıcıları, nitrojen gazı veya hava alıcılarıyla bağlantıya geçerek titreşimi tamamen absorbe eder.

Anti Vibrasyon Masa Teknik Özellikleri

Anti vibrasyon masalarının teknik özellikleri, modeline, tipine, malzemesine, boyutuna, yük kapasitesine, izolasyon derecesine, frekans aralığına, sönümleme oranına, stabiliteye, dayanıklılığa, ergonomiye, tasarıma, fiyata göre değişir¹²³⁴. Bu özellikler, anti vibrasyon masasının kullanım amacına, ortam koşullarına, bütçeye göre seçilebilir¹²³⁴. Aşağıda, bazı anti vibrasyon masalarının teknik özellikleri örnek olarak verilmiştir:

• Newport Vibration Control and Anti-Vibration Tables¹: Optik masalar, izolasyon sistemleri ve titreşim kontrol ürünleri üreten bir firma olan Newport, 50 yıllık bir deneyime sahiptir¹. Newport’un anti vibrasyon masaları, pasif veya aktif, hava yastığı veya yaylı, granit veya terazzo gibi çeşitli seçeneklere sahiptir¹. Newport’un anti vibrasyon masalarının teknik özellikleri şöyledir¹:
  • Platform boyutu: 60 cm x 90 cm ile 120 cm x 240 cm arasında değişir.
  • Yük kapasitesi: 90 kg ile 900 kg arasında değişir.
  • Frekans aralığı: 0.7 Hz ile 10 Hz arasında değişir.
  • Sönümleme oranı: %60 ile %90 arasında değişir.
  • Stabilite: 0.001 mm ile 0.01 mm arasında değişir.
  • Fiyat: 847 USD ile 9850 USD arasında değişir.
• Cole-Parmer Antivibration Platforms and Tables²: Laboratuvar ekipmanları üreten bir firma olan Cole-Parmer, anti vibrasyon platformları ve masaları sunmaktadır². Cole-Parmer’ın anti vibrasyon platformları ve masaları, yaylı, hava yastıklı, kauçuklu, polistirenli gibi çeşitli seçeneklere sahiptir². Cole-Parmer’ın anti vibrasyon platformları ve masalarının teknik özellikleri şöyledir²:
  • Platform boyutu: 30 cm x 45 cm ile 90 cm x 120 cm arasında değişir.
  • Yük kapasitesi: 9 kg ile 450 kg arasında değişir.
  • Frekans aralığı: 2 Hz ile 50 Hz arasında değişir.
  • Sönümleme oranı: %70 ile %95 arasında değişir.
  • Stabilite: 0.002 mm ile 0.02 mm arasında değişir.
  • Fiyat: 125 USD ile 3000 USD arasında değişir.
